跑分只是冰山一角 走进高通实验室

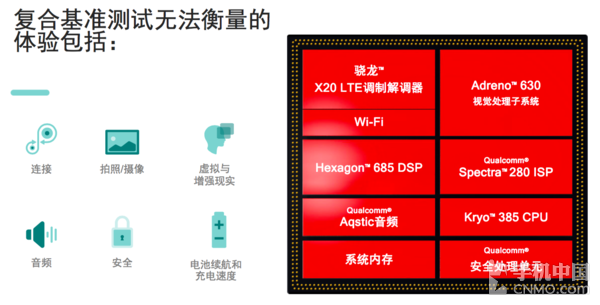

通过上面一系列复合基准测试，相信大家对于骁龙845的CPU、GPU、运存表现有了较为清晰的了解。不过这些也只是骁龙845的冰山一角。因为随着移动技术迅速发展，骁龙845处理器也引入一些全新的特性和功能。比如支持人工智能的HVX、支持摄像头的Spectra，以及支持安全的SPU，同时高通还在Hexagon DSP中增加了重要的人工智能特性。除了常规测试软件能测试的CPU、GPU以及内存的性能外，处理器还能带来哪些更多更好的用户体验，这也是厂商和消费者最为关注的。
高通骁龙845在安全、VR/AR体验、功效表现、音频质量、图像质量以及AI功能等方面也费了不少心力，此次媒体活动中，我们也特意参观了高通的各种实验室。
音频实验室
此次高通音频实验室首次公开向媒体开放，我们知道骁龙移动平台集成的Qualcomm Aqstic音频技术，旨在为终端提供令人惊艳的绝佳音质，用户可获得清晰的Hi-Fi音频体验，更好地聆听所喜欢的人和物。

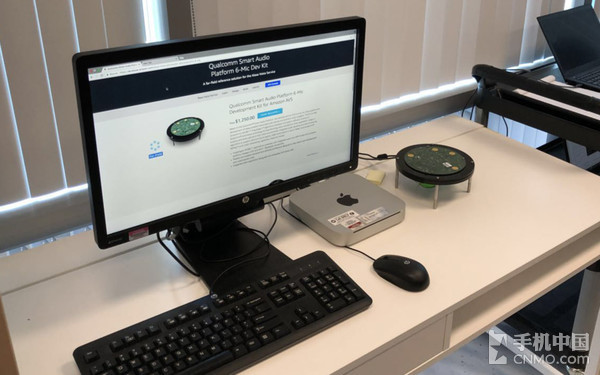

厨房实验室展示的产品

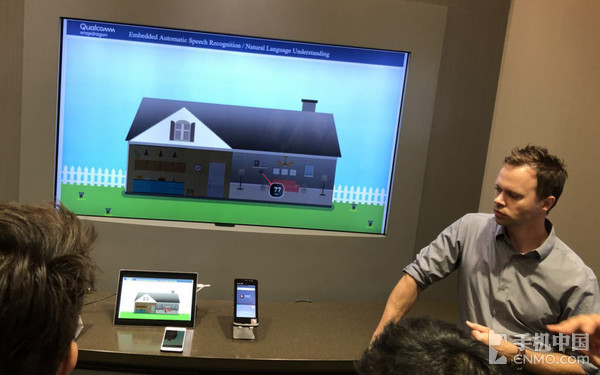

在“厨房实验室”中，我们看到高通完全按照包含厨房和客厅的小型生活环境而改造的会议室，它模拟了普通生活区的声学和混响时间，高通在这里开发并测试语音用户界面（Voice UI）算法、嵌入式自动语音识别以及Qualcomm智能音箱平台/Qualcomm骁龙移动平台，包括Google Assistant、亚马逊Alexa和百度Duer OS等各类语音识别系统在这里测试，支持语音驱动、增强的始终开启关键词检测。由于骁龙845支持高达六个麦克风波束成形、回音消除与噪声抑制（ECNS）技术，即便是嘈杂的环境中，也能实现良好语音采集，现场工作人员还演示如何在嘈杂的音乐中，唤醒语音助手并换了一首歌曲。

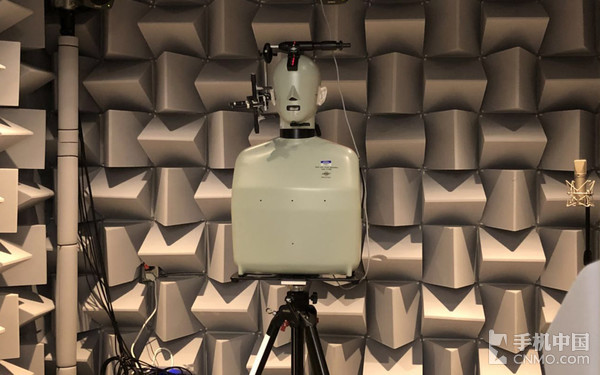

消声室
据说这是高通最大的消声室，这里完全没有回声和反射声波。高通利用这一房间模拟出真实世界中的各种噪音和失真，以获得最好的回声消除和降噪算法，高通称其为Qualcomm Aqstic语音通信套件。
音频电路测量与验证实验室
在音频电路测量与验证实验室，高通音频工程师设计出Qualcomm Aqstic音频编解码器（WCD、WHS和AQT）的电路和布局，之后编解码器被制造出来，然后在这间实验室使用业界最好的设备进行调优和测量，确保全部性能（总谐波失真加噪声，即THD+N；信噪比，即SNR）达到最顶尖水平，同时尽量降低功耗。
除了音频实验室外，我们还参观了VR/游戏实验室，另外高通还展示了人工智能和功效技术，由于时间关系这里就不一一介绍了。
360°VR游戏体验

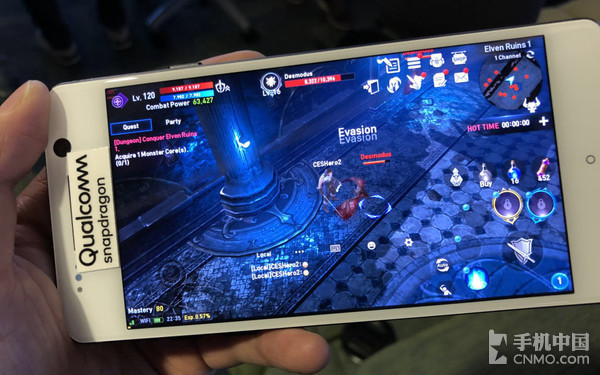

手游体验

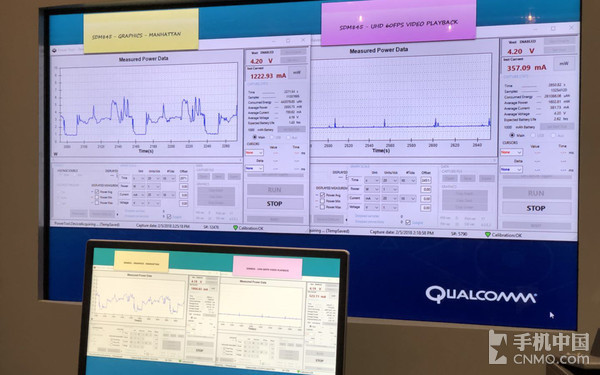

功耗对比体验（骁龙835对比骁龙845）
对于AI，目前市场上有人通过GOPS（GigaOps，千兆每秒的计算能力）和TOPS（TeraOps，万亿次每秒的计算能力）这些数据来衡量AI性能，不过高通认为这些数据并不能很好得反映AI性能。人们也在尝试设计能够衡量AI的基准测试工具，但目前看还比较困难。因为使用AI的应用，以及支持这些应用的AI模型每年都在发生变化。因此对于AI来讲，目前最重要的是拥有广泛的生态系统合作伙伴，以及能够提供相应软件来支持。
小结：在高通骁龙835以及之前，我们评价一款处理器的好坏往往是根据它的跑分成绩，但是随着VR、AI，以及即将开启的5G，如果仍将处理器的表现仅仅限制在CPU、CPU以及内存这几个方面，显然是明显不够的。可喜的是，高通作为全球领先的无线连接和半导体厂商，已在积极地迎接时代的变化，在跟手机厂商以及上下游产业链合作伙伴密切交流的同时，也在不断的为消费者带来更好的体验。骁龙845终端预计会在MWC2018大会上亮相，它将如何改变我们的生活，我们一起期待！
